被动边坡防护网安装步骤

作者:润潭边坡防护网厂 更新时间:2020-10-10 15:28点击:

被动防护网施工前准备

为保证被动防护网施工质量,在施工前要求对人、机、料进行周密的安排布置,严格控制进场原材料质量,提高现场施工技术人员特别是一线操作工人的技术水平。

被动防护网施工要求

  • 被动安全系统布置应沿等高线走向;
  • 被动安全系统最大允许初始铅垂直度为柱间距的3%;
  • 上拉锚杆、中间加固拉锚杆抗拔力≥40KN、侧拉锚杆抗拔力≥50KN;
  • 锚固:结构坚实的地质采用A类锚固、松碎结构的软地质采用B类锚固。A类锚固:钢柱基础及锚杆孔眼钻凿地层处于稳定基岩或覆盖层很薄,可直接钻凿锚杆孔眼,然后采用M30水泥砂浆或纯水泥浆锚固;B类锚固:钢柱基础及锚杆孔眼钻凿地层处于土质地层时,
  • 由于成孔锚固后其抗拔强度下降,需采用C20钢筋混凝土,钢筋笼采用Φ16螺纹钢筋制作,钢筋保护层厚度不小于20mm,以提高锚固强度。
  • 当采用A类锚固时钢柱混凝土基础地脚螺栓锚杆孔径不小于Φ42,基础顶面用薄层C20细石混凝土或M20水泥砂浆抹平。
  • 当基础所处地层为厚度小于混凝土基础深度的覆盖层时,覆盖层部分用混凝土置换,下部直接钻凿锚杆孔,形成复合基础。
  • 钢柱基础地脚螺杆用Φ28螺纹钢筋加工制作,总长5m,顶端丝口M27×100,锚孔直径为Φ42,拉锚绳采用Φ16双股钢丝绳,总长度5m,锚杆孔径不小于42mm。

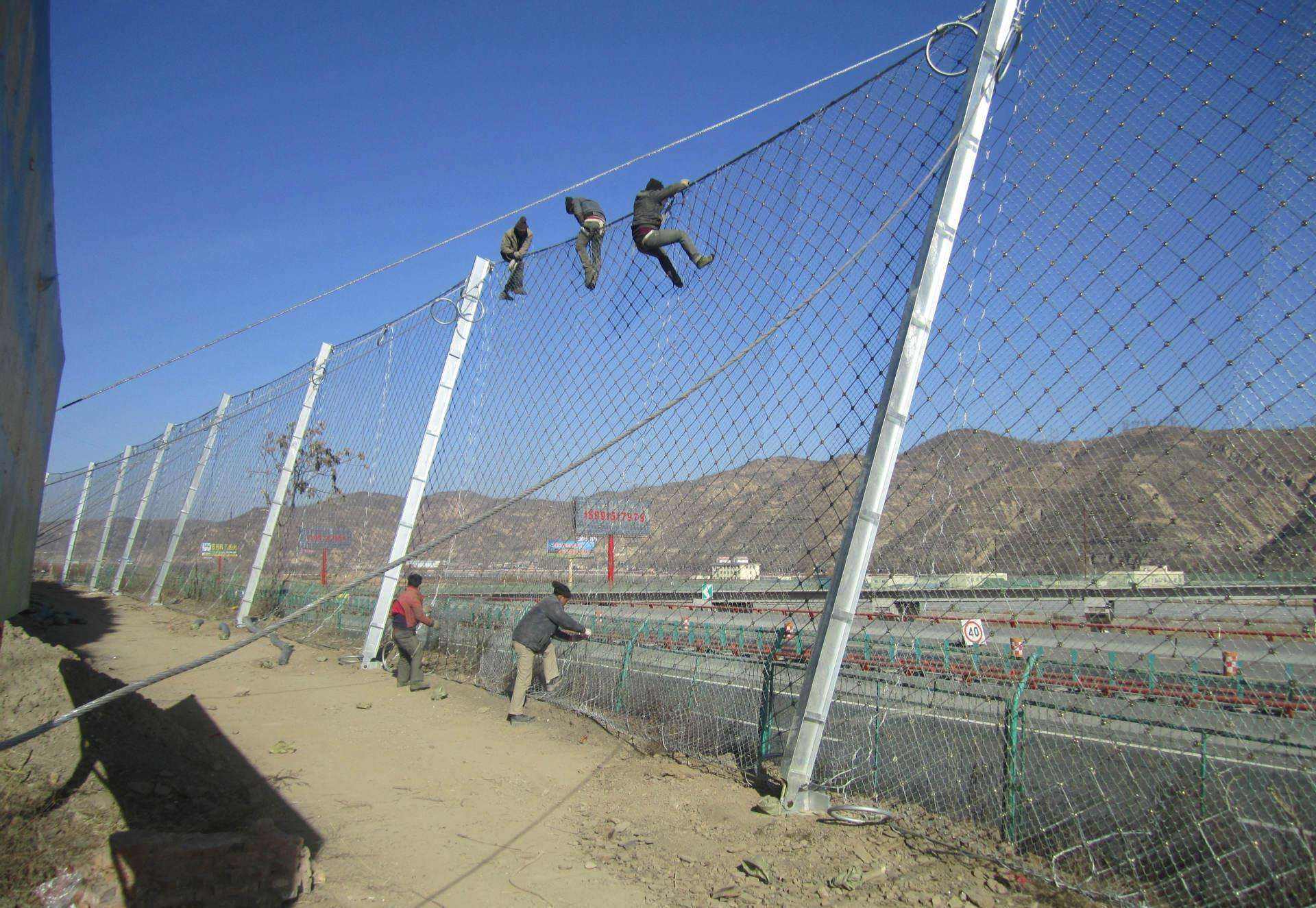

被动边坡防护网安装效果

被动防护网施工工序

被动网放线

施工前按设计并结合现场地形对钢柱和锚杆基础进行测量定位,现场放线长度应比设计系统长度增加3%~8%,对地形起伏较大,系统布置难沿同一等高线呈直线布置的取上限(8%),对地形较平整规则,系统布置能基本上在同一等高线沿直线布置是取下限(3%);在此基础上,柱间距可以为设计间距20%的缩短或加宽调整范围。

被动网基坑开挖

(对覆盖层不厚的地方,当开挖至基岩而尚末达到设计深度时,则在基坑内的锚孔位置处钻凿杆孔,待锚杆插入基岩并注浆后才灌注上基础砼)。

预埋锚杆并灌注基础性砼

(对岩石基础,2、3工序向为钻凿锚杆安装)对砼基础亦可在灌注基础砼后钻孔安装锚杆。

防护网基座安装

将基座套入地脚螺栓并用螺帽拧紧。

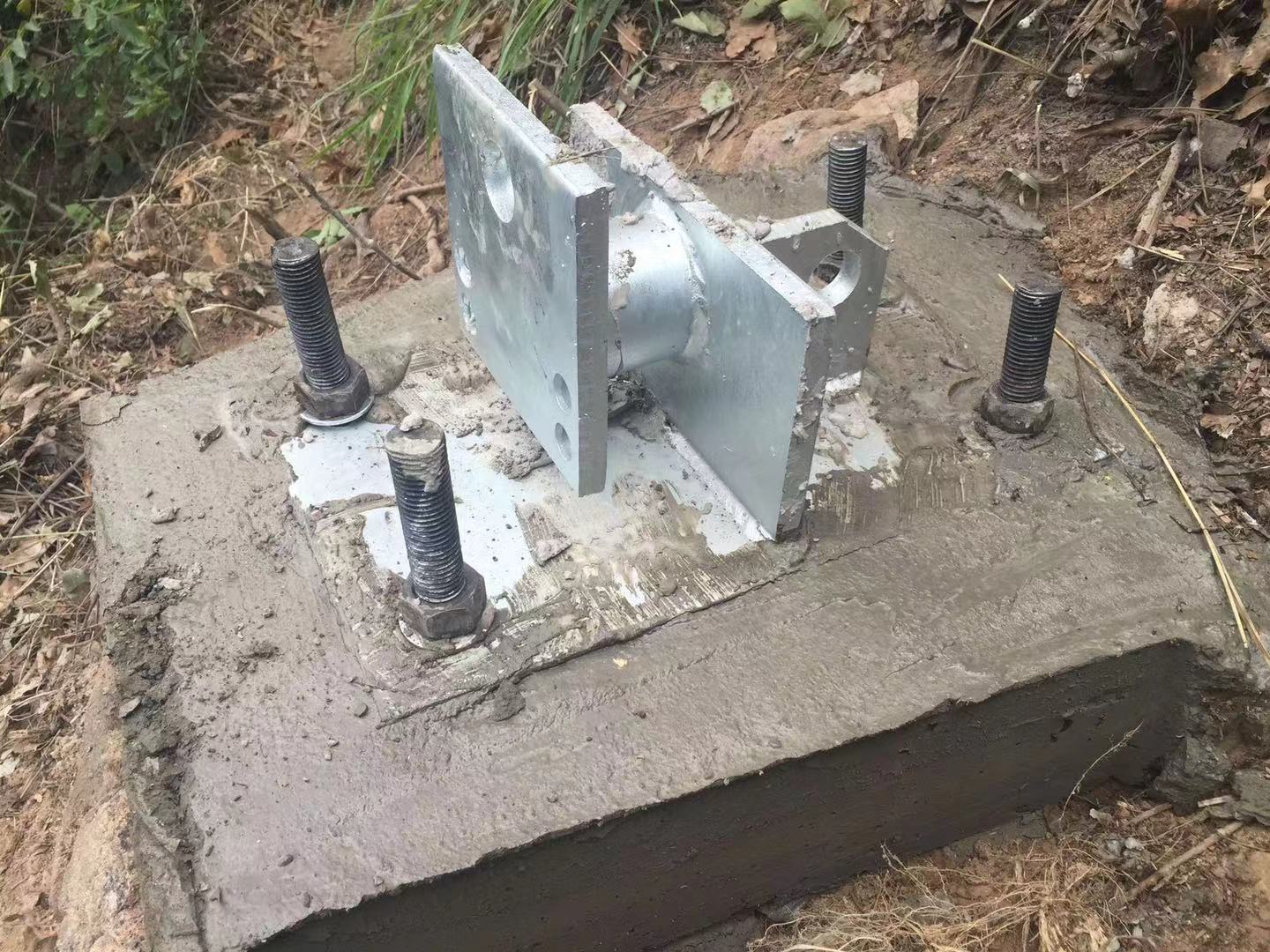

被动防护网基座安装

钢柱安装

  • 将钢柱顺坡向上放置并使钢柱底部位于基座处;

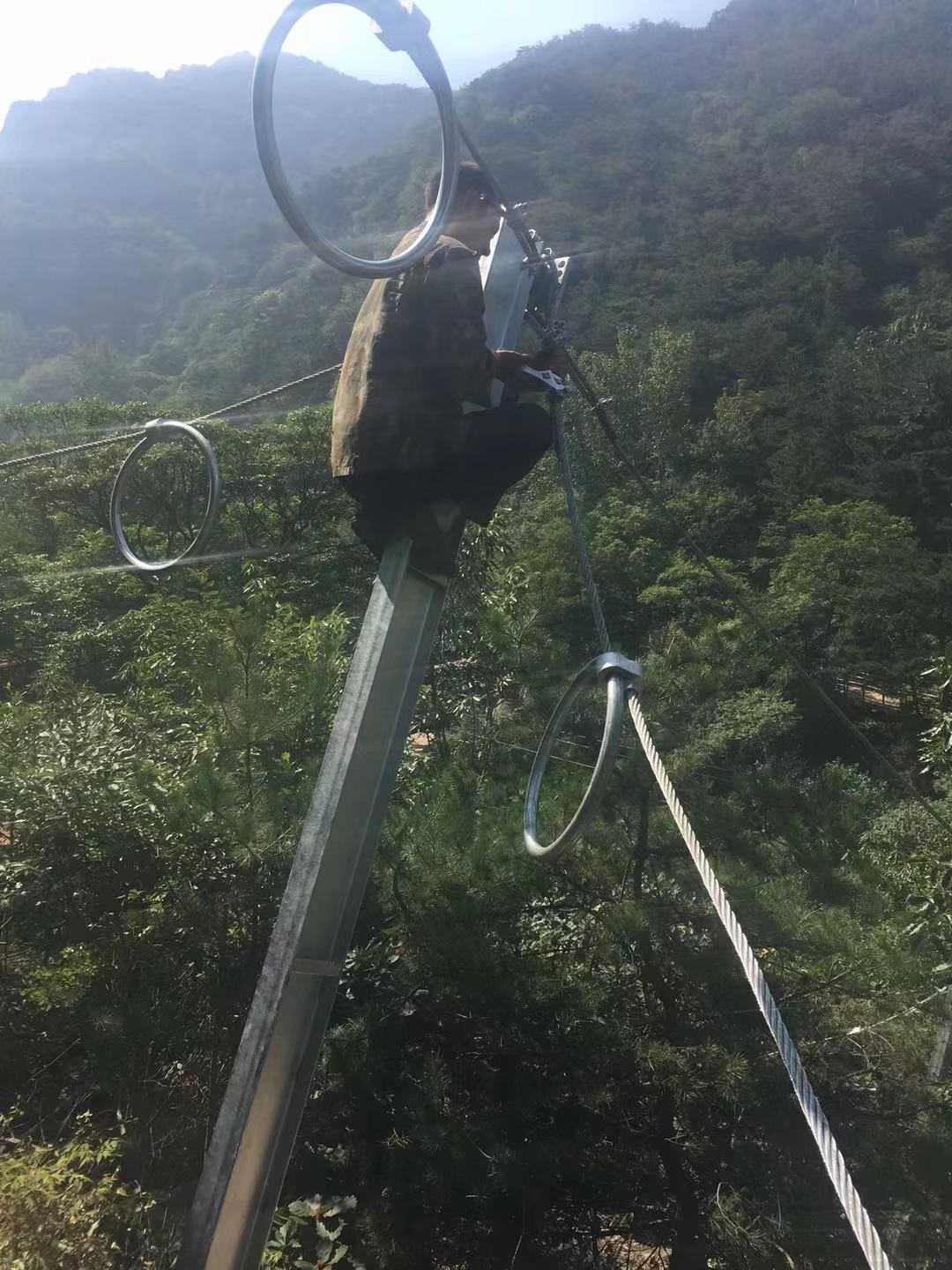

  • 将上拉锚绳的挂环挂于钢柱顶端挂座上,然后将拉锚杆的另一端与对应的上拉锚杆套连接并用绳卡暂时固定(设置中间加固和下拉锚绳时,同上拉锚绳一起安装或待上拉锚绳安装好后再安装均可);

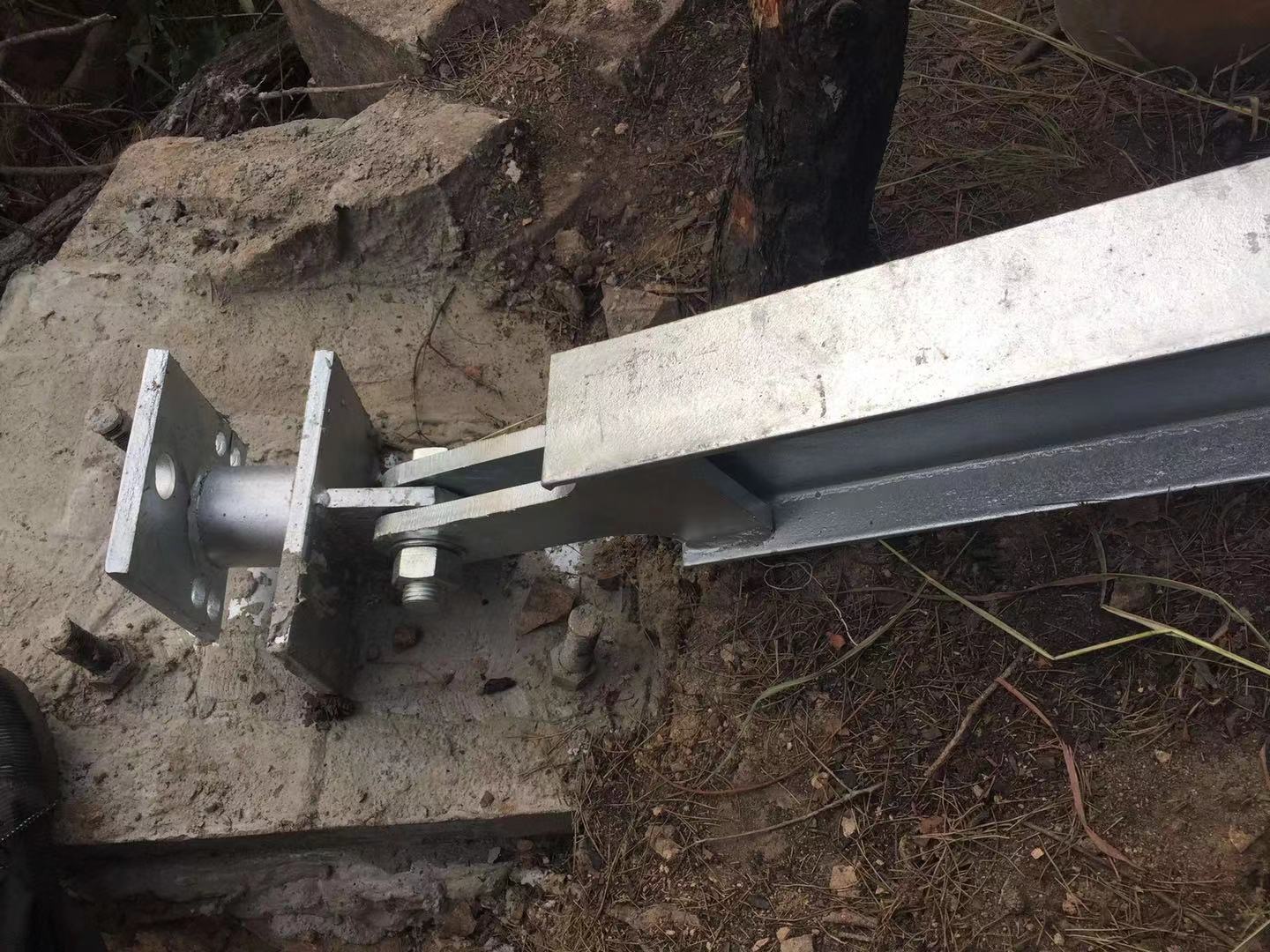

  • 将钢柱缓慢抬起并对准基座,然后将钢柱底部插入基座中,最后插入连接螺杆并拧紧; 5.4 通过上拉锚绳来按设计方位调整好钢柱的方位,拉紧上拉锚绳并用绳卡固定。
钢柱安装

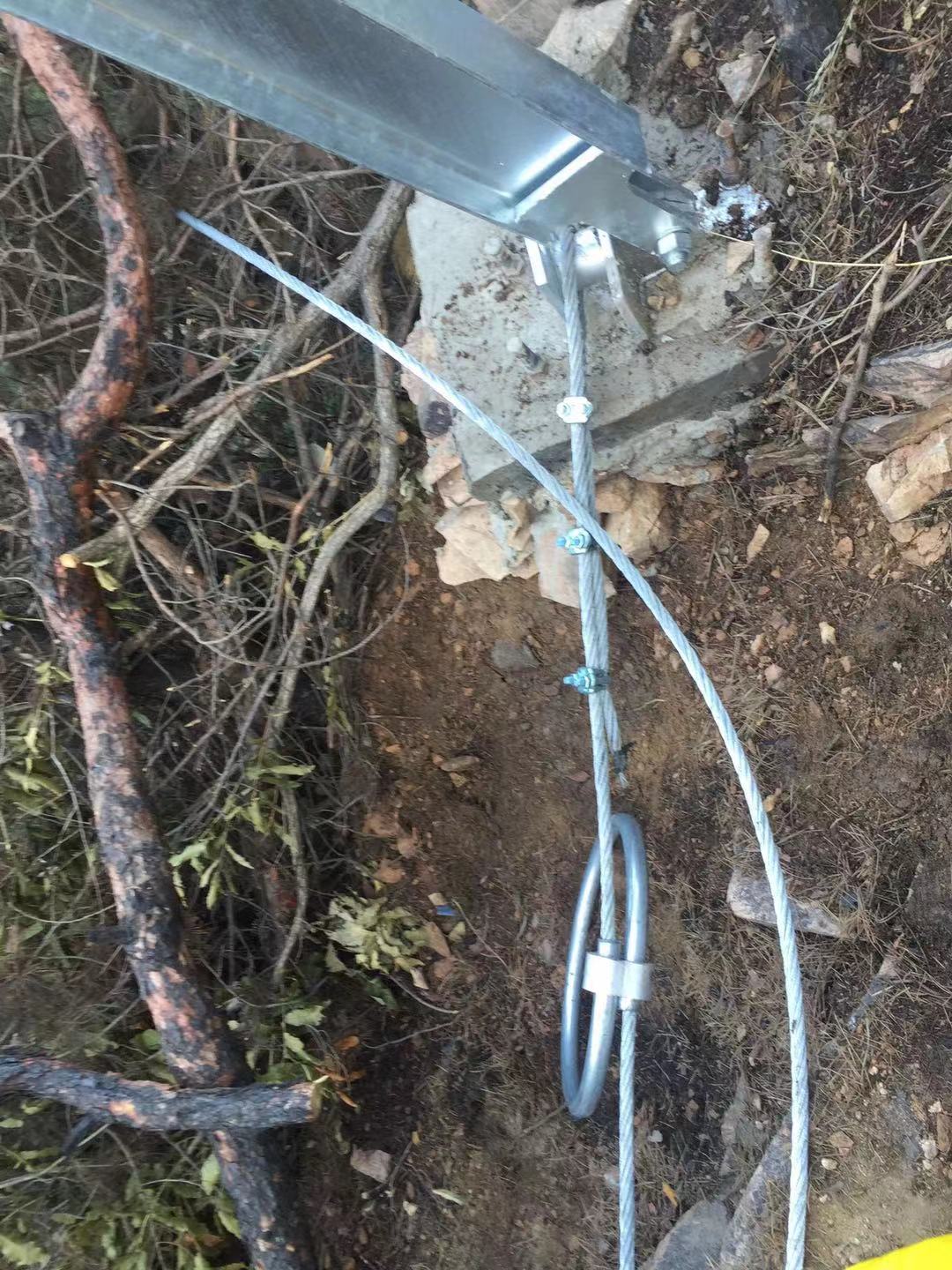

被动网Φ16侧拉锚绳的安装

安装方法同上拉锚绳,只是在上拉锚绳安装好后进行。

减压环的布置

  • 减压环分布于上拉锚绳及两根上支撑绳与两根底部支撑绳上;
  • 减压环在上支撑绳及底部支撑绳上每跨网之间为两个分布。

被动防护网Φ16上支撑绳安装

  • 将第一根支撑绳的挂环端暂时固定于端柱(分段安装时为每一段的起始钢柱)的底部,然后沿平行于系统走向的方向上调直支撑绳并放置于基座的下侧,并将减压环调节就位(距钢柱约50cm,同一根支撑绳上每一跨的减压环相对于钢柱对称布置);
  • 将该支撑绳的挂环挂于端柱的顶部挂座上;(仅用30%标准固力);在第三根钢柱处.将支撑绳放在挂座内恻;如此相同安装支撑绳在基座的外侧和内侧,直到本段最后一根钢柱并向下统至该钢柱基座的挂座上,再用绳卡暂时固定;
  • 再次调整减压环位置,当确信减压环全部正确就位后拉紧支撑绳并用绳卡固定;
  • 第二根上部支撑绳和第一根的安装方法相同,只不过是从第一根的最后一根钢柱向第二根钢柱的方向反向安装而已,且减压环位于同一跨的另侧(有减压环时);
  • 在距减压环约为40cm处用一个绳卡将两根上部支撑绳相互联结(仅用30%标准固力)。
上支撑绳安装

被动防护网Φ16底部支撑绳安装

  • 将第一根支撑绳的挂环挂于端柱基座的挂座上,然后沿平行于系统走向的方向上,调直支撑绳并放置于基座的下侧,并将减压环调节就位(距钢柱约为50cm,同一根支撑绳上每一跨的减压环相对于钢柱对称布置:当每跨为单减压环时,应与上部支撑绳的减压环呈对角关系);
  • 在第二个基座处,用绳卡将支撑绳固定于挂座的外侧(仅用30%标准固力);在第二个基座处,将支撑绳放在挂座内下侧;如此相同安装支撑绳在基座的外侧和内下侧,直到本段最后一个基座并将支撑绳缠绕在该基座的挂座上,再用绳卡暂时固定;
  • 检查确定减压环全部正确就位后拉紧支撑绳并用绳卡固定;
  • 按上述步骤安装第二根支撑绳,但反方向安装,且减压环位于同一跨的另一侧; 9.5 在距减压环约40cm处用一个绳卡将两根底部支撑绳相互联结(仅用30%标准固力),如此在同一挂座处形成内下侧和外侧两根交错的双支撑绳结构。
底部支撑绳安装

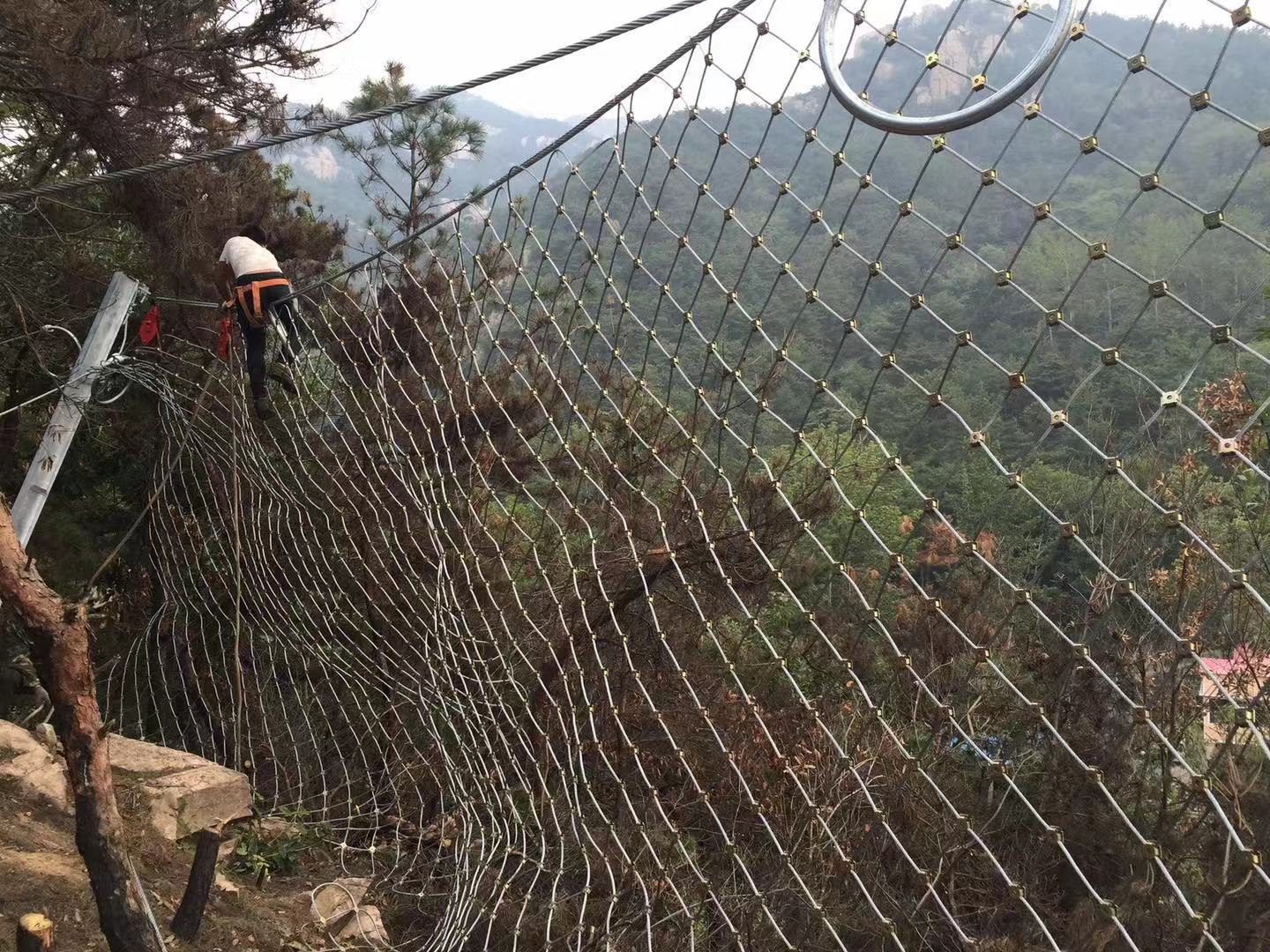

钢绳网按组编号,并在钢柱之间按照对应的位置展开

  • 用一根多余的起吊钢绳穿过钢绳网上缘网孔(同一跨内两张网同时起吊),一端固定 在一根临近钢柱的顶端,另一端通过另一根钢柱座绕到其基座并暂时固定;
  • 用紧绳器将起吊绳拉紧,直到钢绳网上升到支撑绳的水平为止,再用多余的绳卡将网与上支撑绳暂时进行松动联结,同时也可将网与下支撑绳暂时联结以确保缝合时的更为安全,此后起吊绳可以松开抽出;
  • 重复上述步骤直到全部钢绳网暂时挂到上支撑绳上为止,并侧向移动钢绳网使其位于正确位置;
  • 将缝合绳按单张网周边长的1.3倍截断,并在其中点作上标志;

钢绳网的缝合:

钢绳网的缝合:从系统的一端开始,先将缝合绳中点固定在每一张网的上缘中点处支撑绳上。从中点开始各用一半缝合绳向两侧逐步将网与两根支撑绳缠绕在一起,直到用绳卡将两根支撑绳并结在一起的地方之后,用缝合绳将网与不带减压环的一根支撑绳缠绕在一起,当到达柱顶挂座时,将缝合绳从挂座的前侧穿过(不能缠绕到挂座上),转向下继续将网与相邻网边缘或支撑绳(上支撑绳的与钢柱平行的单绳段)缝合缠绕在一起直到基座挂座,同样从挂座的前侧穿过并转向该张网后继续缠绕不带减压环的一根下支撑绳直到并结两根支撑绳的绳卡之处,从这里开始又用缝合绳将网与两根下支撑绳缠绕在一起,直到跨越钢绳网下缘中点1m为止,最后用绳卡将缝合绳与钢绳网固定在一起,绳卡应放在离缝合绳末端约0.5m的地方。缝合绳的另一半从网上缘中点开始向右缝合,直到与另一张网交界的地方转向下将两张网缝合在一起,当到达下支撑绳时转向该张网并与两根支撑绳缠绕在一起,最后使左右侧的缝合绳端头重叠1.0m;

当支撑绳分段设置而使一段拦石网的部分中部钢柱有与其平行的单支撑绳时,由于钢柱间距的非完全均匀布置,钢丝绳网边缘可能不刚好在该钢柱处,此时在缝合完毕后宜用绳卡将钢丝绳网与该单支撑绳段松动联结,联结点间距1m左右;

被动防护网格栅安装

  • 格栅铺挂在钢绳网的内侧(迎坡面侧),并应叠盖钢绳网上缘并折到网的外侧15cm,用扎丝固定到网上;
  • 格栅底部应沿斜坡向上敷设0.5m左右,并为使下支撑绳与地面间不留缝隙,用一些石块将格栅底部压住;
  • 每张格栅间叠盖约10cm;
  • 用扎丝将格栅固定到网上,每平方米固定约4处。
格栅网安装

边坡防护施工过程中的注意事项

  • 图纸及设计说明中所示危岩体及其处理范围仅示意,需根据现场实际情况确定。现场实地放样时需要监理及地质工程师在场进行指导,工程量计量需由监理工程师据实结算;
  • 本说明中的地质资料仅供参考;
  • 工程施工前,施工承包商应熟悉设计图纸,并进行实地核对与调查,对控制点坐标及高程等数据进行复核,若有问题应及时提出,以便处理;
  • 边坡的清理工作应在景区公路边坡系统开挖支护前完成,必须严格遵照“多护少挖、自上而下”的原则开展施工。对有明显滑动和崩塌迹象的危岩体需现进行清除或锚杆支护,再进行柔性防护系统的施工。严禁在无论证确认安全的情况下进行下一道工序的施工;
  • 施工期需建立边坡危岩体变形观测网,对易滑动和崩塌的部位进行施工期全过程监测;
  • 对于需要用爆破清除的危岩体,需采用小药量控制爆破,施工前应进行爆破试验,选定爆破参数,并经监理工程师批准后才能进行爆破施工;
  • 碎石及石渣严禁沿全坡面向下清理,以免破坏坡面植被,应利用坡面现有冲沟作为溜渣通道向下溜渣或就近堆砌于平缓地带,堆砌体应稳定;
  • 雨季施工中,承包商应有保证工程质量和安全施工的技术措施,防止雨水冲刷对危岩体的稳定产生不利影响;
  • 施工承包商应妥善制定施工安全措施,在危险地带应设置明显的标志;
  • 开挖过程中,承包人应按照规范要求做好施工地质记录工作,并为设计人员进行地质编录工作提供一切方便。
