电厂脱硫塔平台走道镀锌钢格栅板施工设计方案

作者:润潭钢格板厂家 更新时间:2019-08-09 23:06点击:

在电厂脱硫塔平台走道的镀锌钢格栅板施工设计方案中,电厂脱硫塔平台钢格栅板的规格一般以G255/30/100或者G325/30/100的为主,当然也包括其他规格的镀锌钢格栅板。以上两种钢格栅板的承载能力好,经济性也是比较突出的,所以深受采购商的欢迎。下面是关于设计方案的详细介绍:

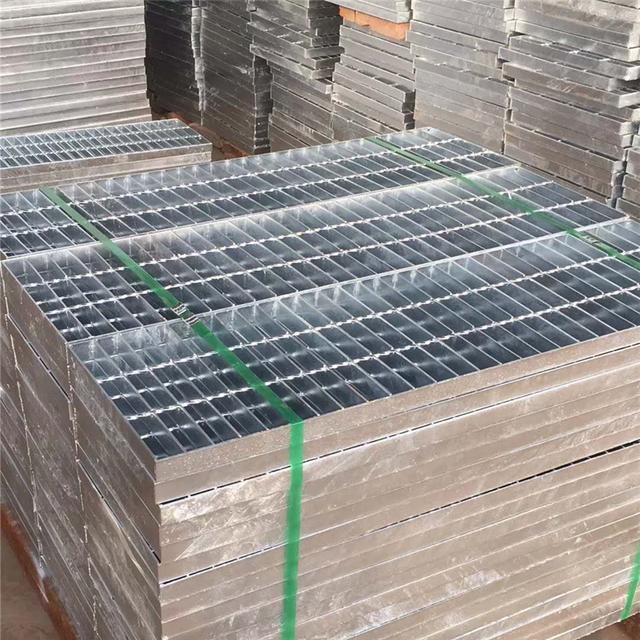

电厂脱硫塔中经常用到的平台镀锌钢格栅板

工业生产设备中的脱硫塔是好多化工企业、电厂必备的以确保减少空气污染的必须的设备,脱硫塔钢格栅板具备重量轻、易管理、不积灰尘等的特点,同时便于拆卸,常常用于脱硫塔等一些塔结构平台的平台走道、踏步板等,成为现代化工厂建设必不可少的一种钢铁建材产品。

脱硫塔平台走道钢格栅板荷载进行分析

首先我们对脱硫塔平台走镀锌道钢格栅板荷载进行分析,具体要求如下:

塔渠道走道钢格栅板接受规划荷载时,其变形挠度不能大于跨距的1/200,最大不能超过10mm。除满意上述需求外,还应契合下列规则:

  • 规划荷载值1.5时,平台镀锌钢格栅板不会发生永世变形;
  • 规划荷载值3.0时,平台镀锌钢格栅板不会发生裂断。

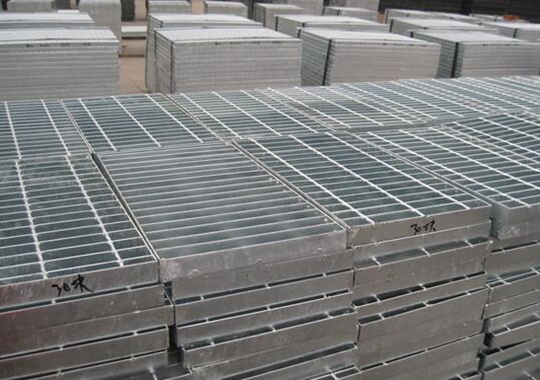

镀锌钢格栅板施工图片

脱硫塔渠道钢梯踏步板规划需求

脱硫塔渠道钢梯踏步板的端边板有必要双面满焊,与负载扁钢同向的包边板有必要与每一根横杆焊接,钢梯踏步板如有前沿包边护板,有必要贯穿整个踏步。 单人通行其均布荷载才能不小于3.0 kN/m2。

脱硫脱硫塔渠道镀锌钢格栅板制造需求

  • 脱硫塔渠道钢格栅板负载扁钢的距离和横杆的距离依据规划需求断定,作为工业渠道,负载扁钢的距离不大于40mm;在负载扁钢的端头,用与负载扁钢同标准的扁钢进行包边;在特别场合,用型钢或直接用挡边板包边,但包边板的截面积不得小于负载扁钢的截面积。
  • 脱硫塔渠道钢格栅板包边选用焊缝高度不小于负载扁钢厚度的单面贴角焊,焊缝长度不小于负载扁钢厚度的4倍;在包边板不接受荷载的情况下,答应距离4根负载扁钢焊接一处,但距离不大于180mm;在包边板接受荷载的情况下,不答应距离焊接,并且有必要满焊。

电厂脱硫塔平台走道的镀锌钢格栅板施工设计注意事项

最后是脱硫塔平台整个计划、制作、运输等环节需要的注意事项。因为塔设备途径的特殊性,许多钢格板都是一些异型钢格栅板,为了往后的设备顺利,我们在出产运送过程中应注意那些事项呢?

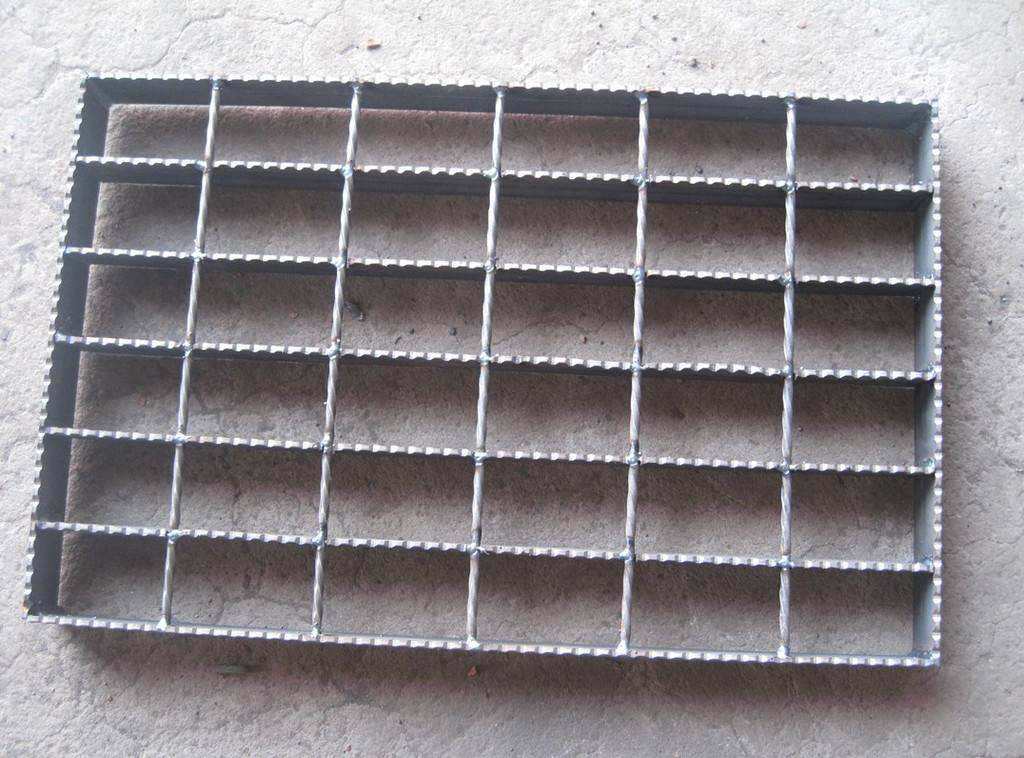

电厂脱硫塔平台走道异型钢格栅板
  • 计划:计划者应根据塔途径钢格栅板的运用环境来进行计划,不一样的湿度,不一样的温度,不一样的设备地址都会对其有影响;
  • 注意塔设备途径钢格栅板的受力方向和钢格栅板的标准角度:如果钢格板的受力方向和角度出现差错的话在后期设备会出现设备不上的表象;
  • 在运送途中:因为塔途径钢格栅板不像标准钢格栅板那样规矩,在运送途中就会出现摆放的疑问,如果摆放欠好发生了磕碰,抵触就有可能对后期的设备致使不方便。
  • 注意后期维护:塔途径钢格栅板在设备和使用后,要注意的它的维护和维护,这样可以延伸钢格栅板的使用寿命。

以上就由是由安平润潭金属网业-安平钢格板厂家小编整理的关于电厂脱硫塔平台走道的镀锌钢格栅板施工设计方案的详细说明,如需了解更多电厂脱硫塔平台镀锌钢格栅板,欢迎致电安平钢格板厂家进行免费咨询及报价服务。
